意法半導體(ST)推出先進智能手機顯示屏芯片

激光制造商情 來源:eefocus2012-02-13 我要評論(0 )

橫跨多重電子應用領域的全球領先的半導體供應商意法半導體( STMicroelectronics ,簡稱 ST ;紐約證券交易所代碼: STM )采用先進技術研制出最新的微型電源芯片。未來...

橫跨多重電子應用領域的全球領先的半導體供應商意法半導體(STMicroelectronics,簡稱ST;紐約證券交易所代碼:STM)采用先進技術研制出最新的微型電源芯片。未來幾乎每一臺配備AMOLED[1]顯示屏的智能手機或便攜電子產品都會用到這款先進的電源芯片。

意法半導體在全球AMOLED電源芯片市場的份額超過80%。AMOLED顯示屏擁有超薄的面板,畫質和視角均優于現有LCD顯示屏,據 IHS iSuppli的市場分析預計,隨著越來越多的智能手機和其它纖薄電子產品開始使用AMOLED顯示屏,AMOLED市場年收入將從2008年的6億美元攀升至2015年的36億美元,每個AMOLED顯示屏都需要一個驅動芯片/電源芯片。

AMOLED的電源要求比LCD更加復雜,并且需要正負兩種電壓。通過簡化電源電路設計,意法半導體的AMOLED專用電源芯片給新產品設計帶來價值。新產品STOD13AS采用意法半導體創新的絕緣硅(SOI)制造工藝,確保設備具有出色的能效,更長的電池使用壽命。此外,優異的抗手機通信噪聲干擾性能確保顯示屏無閃爍,性能穩定。

意法半導體手持及便攜消費電子產品事業部總監Sergio Pioppo表示:“隨著顯示器廠商推出下一代流媒體處理技術,讓AMOLED顯示屏可用于更多的新產品設計,這項技術突破進一步擴大了意法半導體在AMOLED電源市場的領先優勢。”

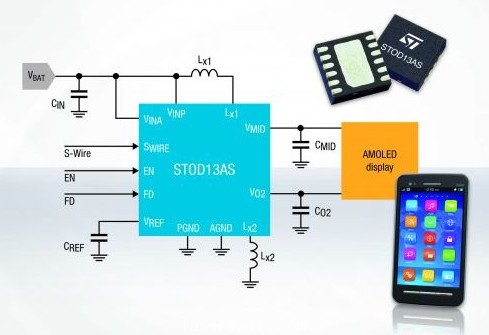

作為深受市場歡迎的 STOD03A的替代產品,STOD13AS單片整合了升壓轉換器和直流/直流轉換器,為顯示屏提供正電壓和負電壓,顯示了絕緣硅技術的又一大優點。其它改進特性包括顯示屏驅動功能,新增的短路保護模式和過載保護模式可最大限度提升芯片的穩定性和可靠性。新產品還具有節能功能,有助于最大限度延長電池使用壽命,例如,當無需使用顯示屏時,使能引腳(Enable pin)讓目標應用可以完全關閉STOD13AS顯示器;脈沖跳躍工作模式可以提高能效,讓顯示器電流消耗實現最小化。

STOD13AS的主要特性:

先進的絕緣硅制造工藝

典型能效 85%

輸出電流強度從200mA升到250mA

低輸出紋波電流,優異的抗GSM噪聲性

1.5MHz工作頻率,可驅動小的外部組件

2.5V-4.5V輸入電壓

+4.6V 正電壓

用戶可設置負輸出電壓

STOD13AS現已投入量產,采用DFN12L 3 × 3mm封裝。
