蜜胺紙板是PCB印制板鉆孔過程的一種新型輔材，具有良好的經濟性、適用性，隨著電路板行業的發展，它的需求量劇增。在鉆孔過程中，它起到提供緩沖作用力、散熱、減少鉆針振動、防止鉆孔過大和孔位偏移等作用，其厚度對這些性能具有關鍵影響，精確檢測并嚴格控制其厚度便成為蜜胺紙板質量控制的重點問題之一。
基于被測蜜胺板特性，研發了基于激光測距技術的蜜胺紙板測厚系統。系統整體設計緊密結合工廠生產需求，精度髙，易于操作。
2、激光測厚儀原理

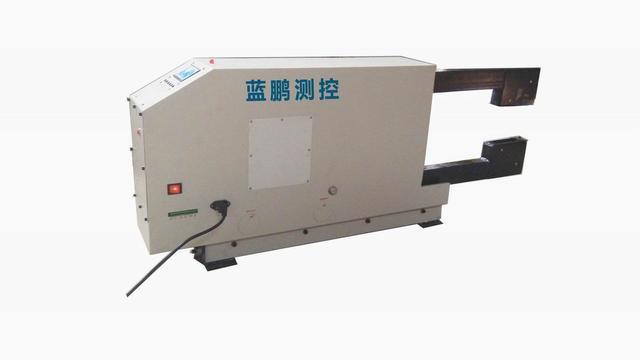

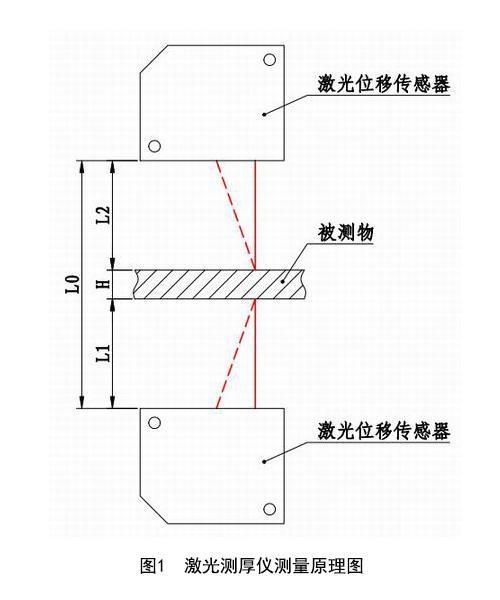

激光測厚儀是由上下兩個對射的激光測距傳感器組成的，工作時上下兩個傳感器分別測量傳感器與被測物上、下表面的距離，用兩個傳感器之間的總距離減掉兩個傳感器測量的距離即可得到被測物的厚度。激光測厚儀原理圖如圖1所示。
3、硬件構成

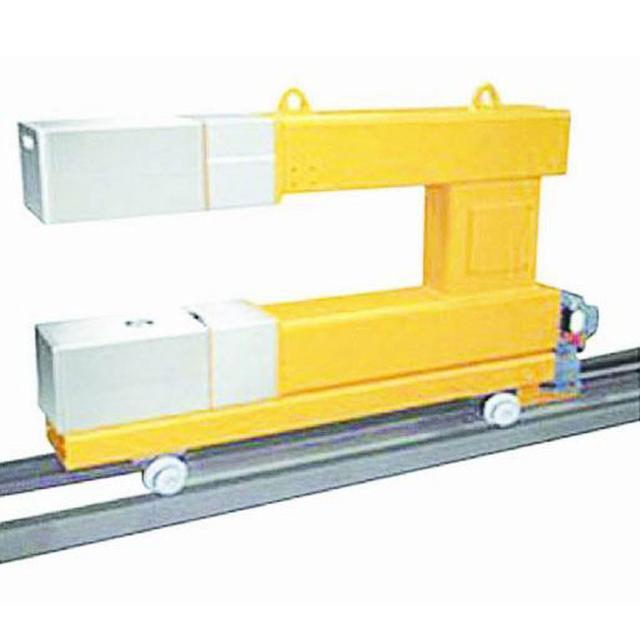

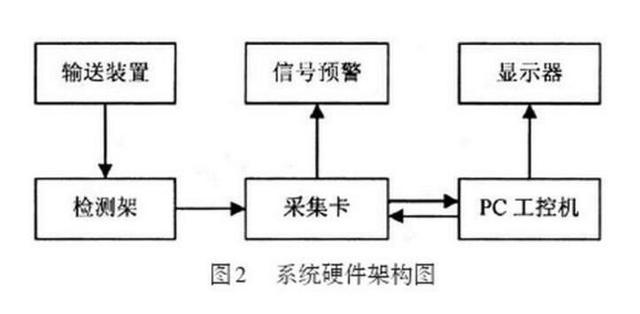

激光測厚儀的測厚系統硬件構成部分如圖2所示。將蜜胺板放置到輸送裝置上，輸送蜜胺紙板通過檢測架，裝在檢測架內的傳感器測量過板厚度信息，通過采集卡采集相關數據并進行初步處理，傳輸給PC工控機進行進一步分析處理，在顯示器上顯示測量厚度曲線與板厚規格的判斷結果。
4、激光測厚儀功能
在功能方面，激光測厚儀具備尺寸檢測、厚度分析、報警、系統參數設置和歷史數據查詢等功能。
人機交換的功能設計包括：
(1) 根據實際采樣數據圖形化顯示當前的實時厚度曲線；
(2) 可設定多個產品的測量參數，如紙板厚度型號，標準厚度和允許公差范圍等；
(3) 可以對系統的歷史報警信息和采集數據進行存儲和查詢，并可以導出相關檢測數據，方便了解測板的歷史檢測情況；
(4) 對測量數據進行分析處理，判斷被測板所屬規格并通過聲光信號進行提示，豐富完善的基本信息設定功能。
結論
非接觸式蜜胺紙板激光測厚儀的設計與實現，為蜜胺紙板快速測厚及分類提供可靠依據，降低了勞動強度，提髙了生產效率。多種功能使得測量更方便準確。在線測厚儀自動檢測后，不但節約了大量資金，易于維護，方便工人操作；又提高了產品的質量，提升效率。是現代化常用的檢測設備。
