立夏是二十四節氣之一，也是夏季的開始。5月5日，即將迎來立夏時節，立夏的到來代表著夏天就要來臨，氣溫明顯升高。
此時正值孟夏時節，雖然未到烈日炎炎酷暑難耐的時候，但是此時雷雨增多，濕氣很重。
頻繁的降雨和潮濕環境，很容易導致激光器內部的結露，從而降低激光器使用性能甚至損壞。
如何避免激光器結露現象？夏季使用激光器又應該注意哪些事項？
運行環境要求
雖然，光纖激光器的光纖傳輸線纜能夠在嚴苛環境中使用，但激光器本體對使用環境有較高要求。

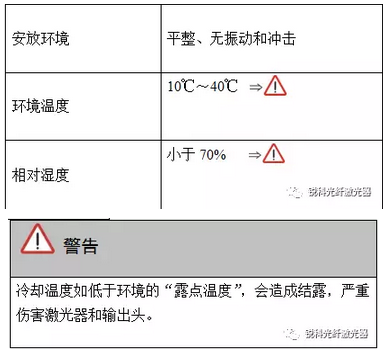

具體使用環境（包含安放環境、環境溫度和相對濕度要求）見下表所示：
定義結露
把物體放在一定溫度、濕度和壓力的環境下，逐步降低物體溫度。
當物體周圍溫度降低到這個環境的“露點溫度”以下時，空氣中的水分逐步達到飽和狀態，直至在物體表面析出水露，這個現象就是結露。
定義露點溫度
露點溫度：從應用角度來講，就是能讓工作環境周圍的空氣析出“冷凝水露”的溫度就是露點溫度。
避免結露
1、避免不自帶空調的激光器內、外環境結露

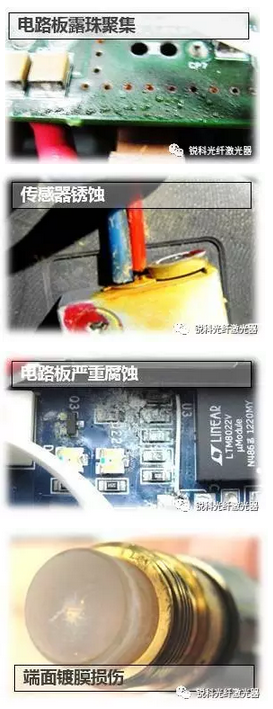

如使用不自帶空調且暴露在工作環境中的激光器時，冷卻溫度一旦低于激光器內環境的露點溫度，水分就會析出到電學和光學模塊上。
不自帶空調的激光器內環境結露示意圖
如此時仍不采取任何措施，激光器外表面會開始跟隨結露。
不自帶空調的激光器內、外環境結露示意圖
因此一旦看到激光器外殼有結露，說明內環境已經結露。必須馬上停止工作，立即按照上文中提到的激光器運行環境要求，改善激光器工作環境。
解決辦法
建議為激光器配置獨立的空調間。
激光器對冷卻水的要求
激光器冷卻水溫度必須設置在最嚴苛運行環境的露點溫度以上。
注：內環境結露造成的激光器損壞不在激光器正常保修范圍內。
2、避免自帶空調的激光器內、外環境結露
使用自帶空調且暴露在工作環境中的激光器時，空調的制冷和除濕作用會大大降低激光器內環境的露點溫度。一般設置工業空調的制冷溫度和冷卻水溫度一致。
當環境溫度低于38℃，工業空調能夠維持激光器內環境的安全，但激光器外殼表面可能有結露現象。
如果結露不形成流動水珠就安全，如果有大量流動水珠，且在激光器四周地下有明顯水漬，必須為帶空調的激光器再建立一個安全不結露工作環境。
自帶空調的激光器內環境結露示意圖
當環境溫度高于38℃，工業空調的制冷量不足以維持激光器內環境的安全，仍會出現內環境結露，時間一長，外環境也會跟隨結露。
因此激光器四周不能有明顯熱源，水冷機的熱出風口不能正對激光器。
自帶空調的激光器內、外環境結露示意圖
3、避免加工頭內環境結露
當換季或當天氣溫變化較大時，如果激光器出現加工不正常現象，除了機器本身，還需要檢查是否發生加工頭內環境結露。
加工頭結露會對光學鏡片造成嚴重傷害：
1、冷卻溫度低于環境露點溫度，會造成加工頭內壁和光學鏡片結露。
2、使用低于環境露點溫度的輔助氣會造成光學鏡片快速結露。
建議在氣源和加工頭中間加蒸發器，讓氣體溫度靠近環境溫度，降低結露風險。
4、使用露點溫度查詢表

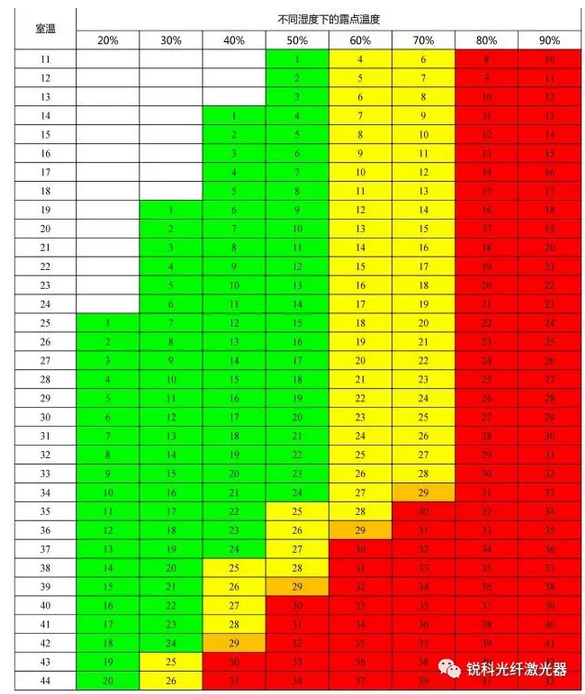

圖為：露點溫度查詢表表格。左側是當前工作環境溫度，頂邊是當前工作環境濕度，溫度和濕度參數的交叉點溫度就是此環境下的“露點溫度”。
也即：在此環境中任何處于這個露點溫度以下的物體，其表面就會結露。
因此調節原則如下：
1、 低溫水在15-30℃范圍內調節，同時不能低于激光器內環境的露點溫度，而且盡可能的靠向25℃。
2、 常溫水在5-30℃范圍內調節，同時不能低于加工頭工作環境的露點溫度，而且盡可能的靠向當時的環境溫度。
否則需要根據露點溫度查詢表改善工作環境。
注：如使用當日溫度和濕度浮動較大，必須以溫度和濕度的最大可能值計算露點溫度，否則仍可能產生結露并損害激光器和激光輸出頭。
由于結露是一種客觀存在的物理現象，無法100%的避免，但還是要提醒大家，在激光器使用時：一定要盡量縮小激光器運行環境和其冷卻溫度的溫差。
