激光焊接由于采用能量密度特別高的激光作為焊接熱源，故焊接起來速度快，熱影響區(qū)小，焊接變形量小，對(duì)于鋁合金焊接也能夠獲得焊接質(zhì)量?jī)?yōu)良的焊縫。其中，電池外殼焊接時(shí)焊接材料涉及鋁合金和紫銅兩種異種材料的焊接，鋁合金焊接時(shí)極易氧化，銅由于導(dǎo)熱性極強(qiáng)，焊接難度非常大。電池外殼有圓形和方形兩種形式。焊接方式有拼接焊和搭接疊焊兩種方式，焊接部位涉及防爆網(wǎng)、極柱、封口處、模組等部位。

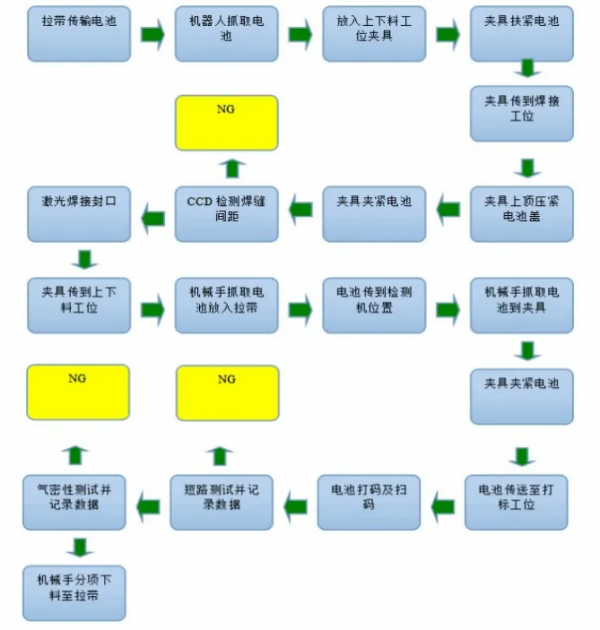

電池外殼組裝好后，立放在傳送帶上，然后經(jīng)由傳送帶傳至焊接區(qū)域。由焊接機(jī)械手上料，然后組裝，采用啟動(dòng)夾具進(jìn)行定位夾緊，焊前采用CCD檢測(cè)拼縫，保證焊縫間距，間距一致且合適才能焊接。CCD定位誤差在0.05毫米以內(nèi)。采用激光焊接機(jī)對(duì)電池進(jìn)行封裝焊后，能夠達(dá)到焊接熔深0.4～0.7mm，熔寬0.8～1.2mm。激光焊后，焊縫整體外觀整潔，焊縫成形美觀，焊接變形量小于0.5毫米。同時(shí)，在焊接機(jī)頭上方配備排煙除塵裝置，及時(shí)除去焊接過程中產(chǎn)生的煙塵，維護(hù)生產(chǎn)環(huán)境。焊接夾具采用氣動(dòng)控制，能夠?qū)崿F(xiàn)自動(dòng)定位、夾緊工序，能夠利用輸送軸把電池外殼精準(zhǔn)送到焊接位置，焊接期間，采用CCD實(shí)時(shí)監(jiān)測(cè)焊接過程。夾具可以根據(jù)被焊電池外殼大小自動(dòng)調(diào)節(jié)。

通過試驗(yàn)發(fā)現(xiàn)，采用流水線作業(yè)更能獲得質(zhì)量一致度高的產(chǎn)品，焊前采用CCD監(jiān)測(cè)焊縫間距，定位準(zhǔn)確后再進(jìn)行焊接，焊接過程中選用平均焊接速度≥20mm/s，焊接熔深0.4～0.7mm，熔寬0.8～1.2mm的焊接參數(shù)能獲得焊縫成形美觀的焊縫，同時(shí)采用兩臺(tái)激光焊機(jī)焊接，能有效減小焊接過程中的變形量，能將變形量控制在0.5mm以下。
